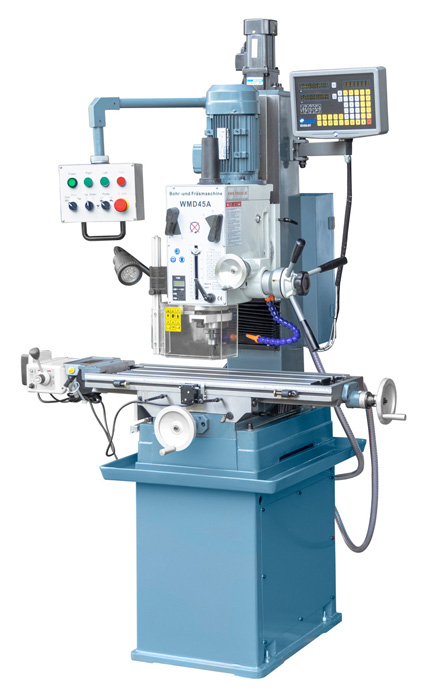

- mit SINO2-Achsen Positionsanzeige
- Getriebekopf schwenkbar +/- 90 °
- Rechts- und Linkslauf der Spindel
- Gewindeschneideinrichtung mit automatischer Umkehrung
- Stufenloser Vorschub in der X-Achse Modell AS 235 inkl. Eilgang
- Schwenkbares Bedienpaneel
- Geschliffene Zahnräder
- Schwalbenschwanzführung des Getriebekopfes
- Getriebekopf motorisch verstellbar
- Einfacher Drehzahlwechsel mittels Schalthebel (frontseitig)
- Pinolenverstellung über Sterngriff
- Pinolenfeinverstellung über Handrad
- Digitale Anzeige der Pinoleneinstellung
- Kühlmitteleinrichtung
- Massives Maschinengussuntergestell
- Technische Dokumentation
- Beleuchtung
- CE-Ausführung
| Eigenschaft | Beschreibung / Wert |
|---|---|
| Bohrleistung in Stahl (ST 37) | 32 mm |
| Spindelaufnahme | MK 4 |
| Spindeldrehzahlen | 75 - 3.200 min-1 |
| Spindeldrehzahlen 1. Reihe | 75 - 180 - 280 - 600 - 1.000 - 1.600 min-1 |
| Spindeldrehzahlen 2. Reihe | 150 - 360 - 560 - 1.200 - 2.000 - 3.200 min-1 |
| Ausladung | 230 mm |
| Motorleistung | 0,85 / 1,1 kW |
| Verfahrweg X-Achse (Kreuztisch) | 520 mm |
| Verfahrweg Y-Achse (Kreuztisch) | 210 mm |
| Verfahrweg Z-Achse (Getriebeko.) | 330 mm |
| Pinolendurchmesser | 75 mm |
| Bohrtiefe | 130 mm |
| Abstand Spindelnase - Tisch | min. 135 / max. 460 mm |
| Tischmaße | 800 x 240 mm |
| T-Nutengröße | 14 mm |
| Netzspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Abmessung (BxTxH) | 1.000 x 1.300 x 2.150 mm |
| Gewicht | 600 kg |
