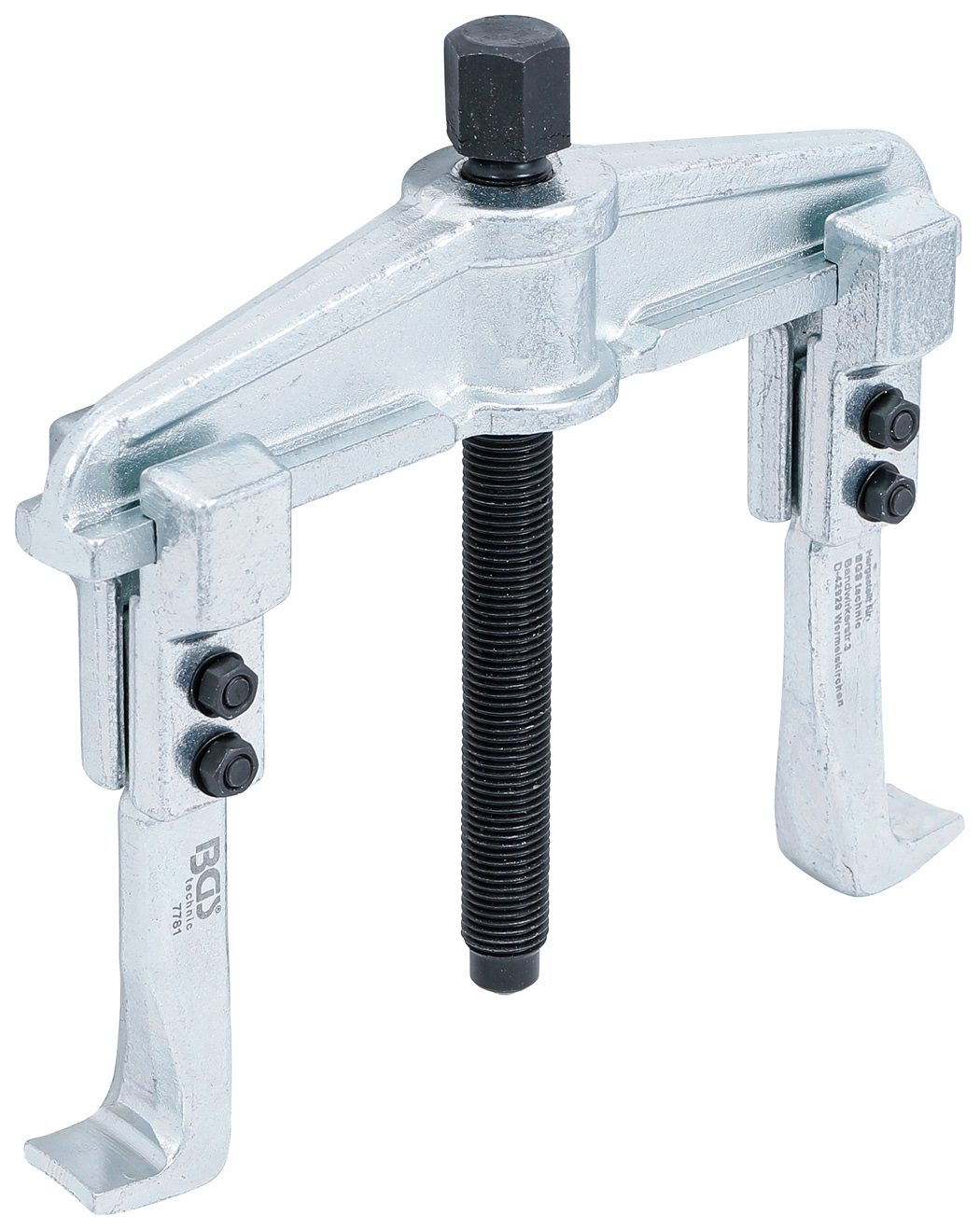

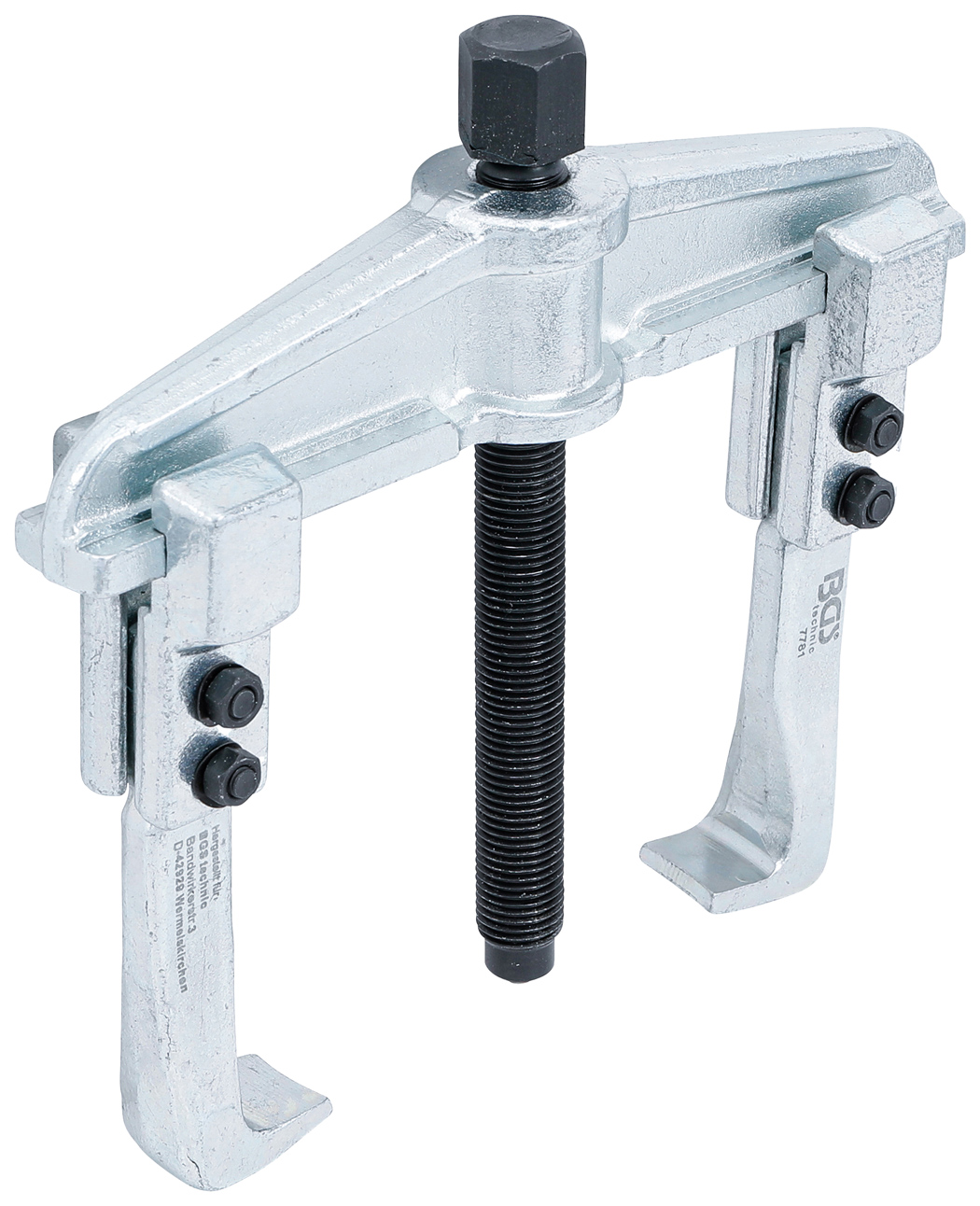

BGS Parallel-Abzieher 2-armig 50–130 mm mit Feingewinde
Der BGS Parallel-Abzieher mit Feingewinde ist ein robuster mechanischer Abzieher für die kontrollierte Demontage festsitzender Bauteile. Mit einer Spannweite von 50 bis 130 mm und einer Spanntiefe von 100 mm eignet sich der 2-armige Abzieher unter anderem zum Abziehen von Lagern, Zahnrädern, Riemenscheiben und vergleichbaren Maschinenteilen.

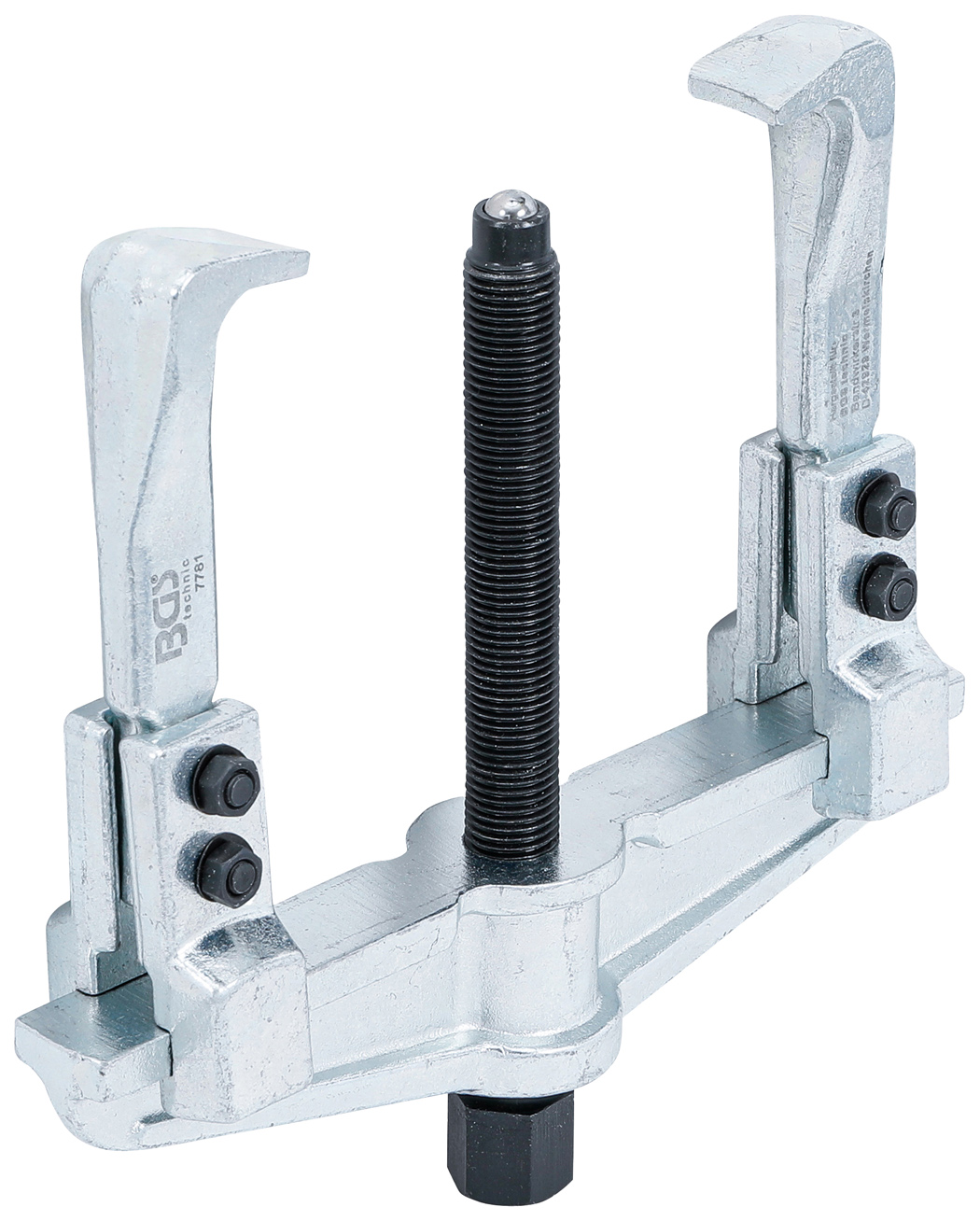

Die beiden Abzughaken bleiben in jeder eingestellten Position parallel. Dadurch wird die Abzugskraft gleichmäßig auf das Werkstück übertragen und ein sicherer Sitz der Haken unterstützt. Durch einfaches Umstecken der Abzughaken kann das Werkzeug sowohl als Außenabzieher als auch als Innenabzieher eingesetzt werden.
Das fein ausgeführte Spindelgewinde ermöglicht eine präzise und gut dosierbare Kraftübertragung. Die geschmiedete Konstruktion aus Spezialstahl ist auf den regelmäßigen Einsatz in Werkstatt, Industrie, Instandhaltung und Reparatur ausgelegt.
Produktvorteile:
- 2-armiger Parallel-Abzieher für kontrollierte Demontagearbeiten
- Für Innenabzug und Außenabzug verwendbar
- Abzughaken bleiben in jeder Position parallel
- Feingewinde für eine präzise Kraftübertragung
- Standardhaken für vielseitige Abzieharbeiten
- Geschmiedete Ausführung aus Spezialstahl
- Geeignet für Werkstatt, Service, Reparatur und Instandhaltung
Typische Anwendungen:
- Abziehen von Lagern und Lagerteilen
- Demontage von Zahnrädern und Riemenscheiben
- Lösen festsitzender Bauteile von Wellen und Achsen
- Wartungsarbeiten an Maschinen, Fahrzeugen und technischen Anlagen
- Professionelle Reparatur- und Instandhaltungsarbeiten
Technische Daten:
- Ausführung: 2-armiger Parallel-Abzieher
- Funktionsweise: mechanisch
- Spannweite: 50 bis 130 mm
- Spanntiefe: 100 mm
- Spindellänge: 150 mm
- Hakenlänge: 28 mm
- Hakenfußtiefe: 12,5 mm
- Material: Spezialstahl
- Fertigungsart: geschmiedet
- Hakenart: Standardhaken
- Verwendung: Innenabzug und Außenabzug
Wie wird der BGS Parallel-Abzieher eingesetzt?
Für den Außenabzug greifen die Haken hinter das abzuziehende Bauteil. Beim Innenabzug werden die Abzughaken entsprechend umgesteckt. Anschließend wird die Spindel mittig an der Welle oder Achse angesetzt und gleichmäßig angezogen. Das Feingewinde erlaubt dabei eine kontrollierte Steigerung der Abzugskraft.
Vor der Anwendung ist darauf zu achten, dass beide Arme sicher und gleichmäßig am Bauteil greifen. Die Spindel muss zentriert angesetzt werden, damit sich das Werkstück möglichst gerade und kontrolliert lösen lässt.
Für welche Bauteilgrößen ist der Abzieher geeignet?
Der BGS Abzieher 7781 ist für Werkstücke innerhalb einer Spannweite von 50 bis 130 mm vorgesehen. Die maximale Spanntiefe beträgt 100 mm. Damit eignet sich das Werkzeug besonders für Abzieharbeiten an Bauteilen mittlerer Größe.
Sicherheitshinweis:
Den 2-armigen Abzieher ausschließlich für geeignete Abzieharbeiten verwenden. Vor dem Anziehen ist der sichere Sitz der Abzughaken zu kontrollieren. Zum Schutz vor Verletzungen durch abrutschende oder plötzlich gelöste Bauteile sollten geeignete Schutzhandschuhe und eine Schutzbrille getragen werden.
