In folgender Ausführung:

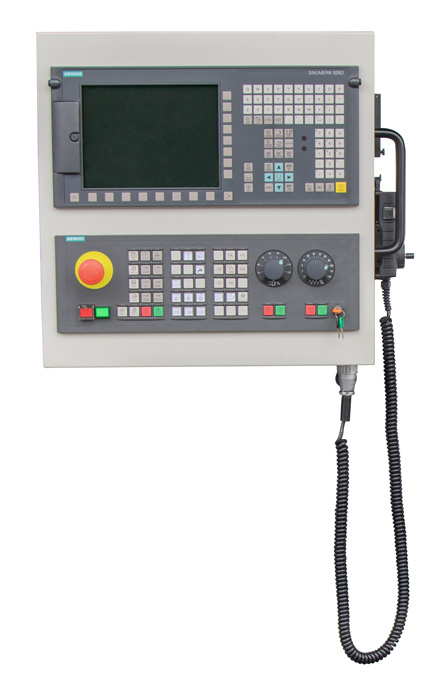

- CNC-Steuerung SIEMENS 828D BASIC T
- SHOP TURN SOFTWARE

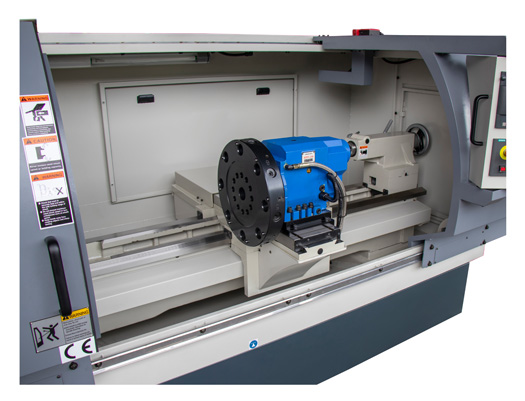

- PRAGATI 8-fach Werkzeugrevolver VDI 40

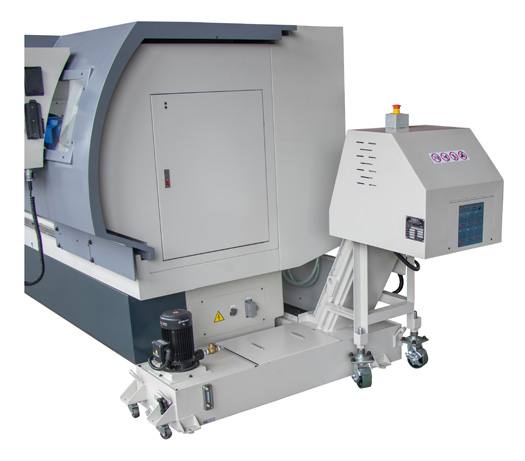

- Vollverkleidung mit Späneförderer
- Autom. Zentralschmierung der Gleitbahnen
- Kugelrollspindel in X- und Z-Achse
- Abnehmbares elektrisches Handrad
- 3-färbige Statusleuchte
- Arbeitsraumbeleuchtung
- Kühlmitteleinrichtung / Pumpeleistung 5 bar
- Reduzierhülse für Hauptspindel
- Wärmetauscher für Schaltschrank
- Satz Bedienwerkzeuge
- Technische Dokumentation
- CE-Ausführung
- Farben: RAL 7024 Dunkelgrau, RAL 7031 Blaugrau, RAL 7044 Seidengrau
| Eigenschaft | Beschreibung / Wert |
|---|---|
| Hauptdaten | |
| Spitzenhöhe | 270 mm |
| Spitzenweite | 1.400 mm |
| Dreh-Ø über Bett | 450 mm |
| Dreh-Ø über Support | 310 mm |
| Bettbreite | 350 mm |
| Spindelstock | |
| Hauptspindelbohrung | 85 mm |
| Spindelaufnahme | 55029 DIN 8 KK |
| Morsekegel der Hauptspindel | MK 5 |
| Spindeldrehzahlenstufen | 3 |
| Spindeldrehzahl | 27 - 2.250 U/min |
| Vorschübe | |
| X-Achse | 350 mm |
| Z-Achse | 1.310 mm |
| Eilgang X-Achse | 7 m/min. |
| Eilgang Z-Achse | 5 m/min. |
| Kugelrollspindel-Ø X-Achse | 25 mm |
| Kugelrollspindel-Ø Z-Achse | 40 mm |
| Verfahrwege | |
| Reitstock | |
| Pinolen-Ø | 75 mm |
| Pinolenweg | 170 mm |
| Kegel in der Pinole | MK 5 |
| Werkstückgewicht max. | |
| Futter und Reitstock | 1.000 kg |
| Futter - Lünette - Reitstock | 1.500 kg |
| Antrieb | |
| Leistung Hauptmotor | 13,0 kW |
| Abmessung | |
| Länge | 3.400 mm |
| Breite | 2.100 mm |
| Höhe | 2.150 mm |
| Gewicht | 3.400 kg |
