Technische Beschreibung:

• Das Universal-Bearbeitungszentrum JAZZ L 5AX wurde konstruiert, um mit hoher Dynamik eine fünfseitige Bearbeitung von Werkstücken in einer Aufspannung fertigen zu können.
• Das FEM-optimierte Maschinenbett ist eine stabile Stahlverbundkonstruktion, die mit Mineralguss verfüllt wird. Durch diese sehr aufwendige Konstruktion ist die Maschine optimal gedämpft und verhält sich gegen thermische Beeinflussung mit sehr geringem Wärmegang und hoher Maßhaltigkeit.

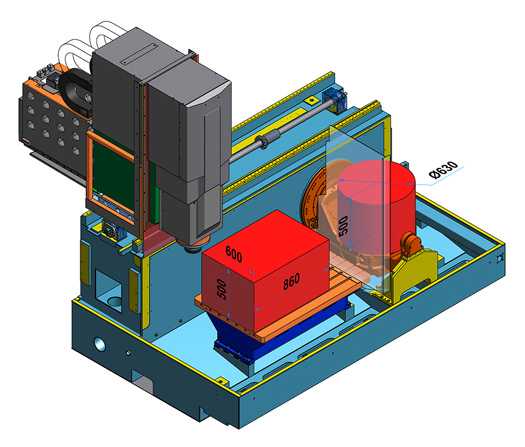

• Die Maschine ist mit einem Doppelarbeitsplatz ausgestattet. Der Maschinenbediener kann auf einem Arbeitsplatz das Werkstück wechseln, während auf dem anderen Arbeitsplatz die Maschine das Werkstück bearbeitet.

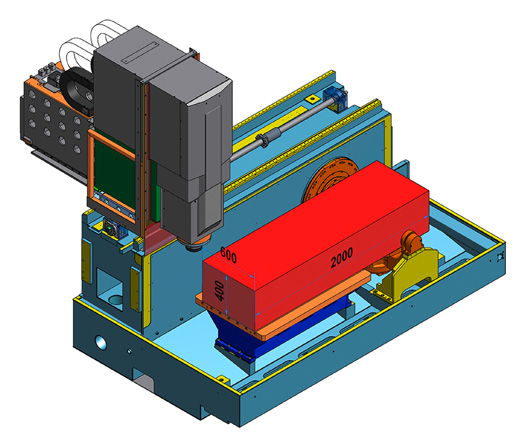

• Als dritte Möglichkeit können auch Teile über den gesamten Verfahrweg der Maschine bearbeitet werden.
• Auf dem Maschinenbett verfährt der Maschinenständer mit der Y-Achse und der Z-Achse. Die Z-Achse bildet mit Spindelkopf und Führungssystem eine Einheit.
• Die X-, Y-, und Z-Achsenbewegung erfolgt mit Präzisionsschienenführungen mit hoher Systemsteifigkeit und hoher Belastbarkeit.
• Für den Antrieb der Achsen werden Kugelgewindeantriebe mit besonders ruhigem Lauf und hohen Tragzahlen verwendet.
• Die Z-Achse arbeitet ohne Ausgleichszylinder; damit wird eine sehr hohe dynamische Maschinengeschwindigkeit gewährleistet.
• Die Sicherheit der Achse erfolgt durch eine an der Kugelumlaufspindel montierte Bremse.
• Das Werkzeugmagazin ist auf dem Maschinenbett montiert und in zwei Ausführungen erhältlich: SK 40 oder HSK 63.
• Der Arbeitsbereich der JAZZ L wird durch eine Führungsbahnabdeckung vor Spänen geschützt.
• Bedienerfreundlich ist die Maschine mit zwei Türen ausgestattet und bietet die Möglichkeit optional mit Pendelbewegungen zu arbeiten.

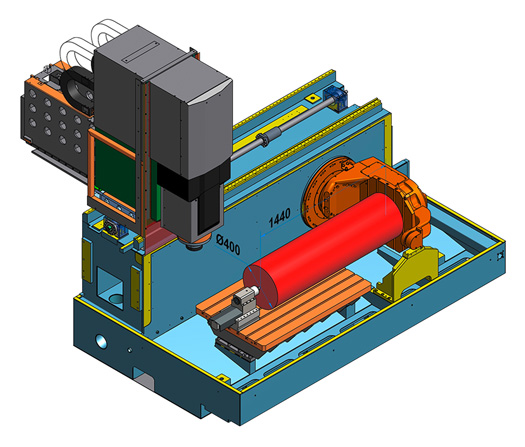

• Mit einem auf dem starren Tisch aufgebauten Reitstock besteht zusätzlich die Möglichkeit der Wellenbearbeitung über den gesamten Verfahrweg der Maschine; damit kann der Bediener den Rundtisch als Indexierachse nutzen.
• Zusätzlich kann auf der rechten Seiten der Maschine ein weiteres Werkzeugmagazin installiert werden.

• HEIDENHAIN Steuerungssystem TNC 640
• Heidenhain Antriebsmotoren
• Encoder in X, Y und Z-Achse
• Heidenhain portables elektronisches Handrad
• Vollverkleidung mit 2 Schiebetüren
• 2 Leuchtstoffröhren zur optimalen Arbeitsraumbeleuchtung
• Ausblasvorrichtung für die Spindel
• Kratzband-Späneförderer inkl. Kühlwassertank 400 Liter
• Gesteuerte Pressluftdüsen am Spindelkopf zur Trockenkühlung und Reinhaltung der Werkzeugschneiden über M-Funktion
• Kettenwerkzeugmagazin für 40 Positionen
• Drehzahl Heidenhain Spindelmotor 12.000 U/min.
• Rundtisch (C): Max. Belastung von 300 kg bei einem Arbeitsbereich von 600 x 600 mm, Rotationsachse (C) von 0 – 360 ° bei einer max. Rotationsgeschwindigkeit von 25 U/min.

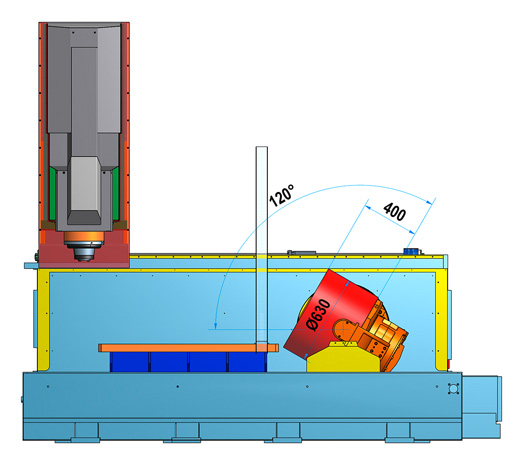

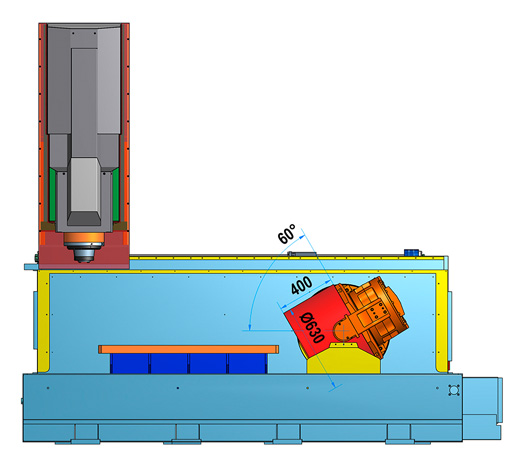

• Kippachse (B): Neigungswinkel von ± 110° bei einer max. Geschwindigkeit: 25 U/min.
• Technische Dokumentation
• CE-Ausführung

• Spindelinnenkühlung 15, 20, 30 und 40 bar
• Tastsysteme
• Werkzeugmagazine für 60 Plätze oder 100 Plätze ISO 40 oder HSK-A63
• Erhöhte Zustellgeschwindigkeit 45 m/min. (bei Arbeitsvorschub ab 25 m/min)
• Elektrospindeln mit 15.000 oder 24.000 U/min. usw.
